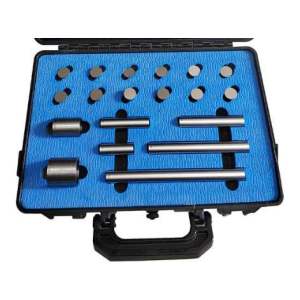

超聲波測厚儀校專用準標準試塊

價格咨詢

15002100776

產品詳情

一、產品介紹：

超聲波測厚儀校專用準標準試塊滿足JJF 1126-2004 超聲波測厚儀校準規范和JJG 818-2005 磁性、電渦流式覆層厚度測量儀檢定規程要求；

二、性能及技術指標：

1）標準厚度塊

0.5～200mm，17塊組，兩端面表面粗糙度Ra0.4um，兩端面平行度5um；

2）標準圓管

Ф30mm，1塊，壁厚2mm，壁厚允許偏差±0.02mm，外壁表面粗糙度Ra0.4um；

Ф40mm，1塊，壁厚3mm，壁厚允許偏差±0.02mm，外壁表面粗糙度Ra0.4um。

三、檢測報告：

上海標卓科學儀器有限公司檢測報告

J Shanghai Biaozhuo Scientific Instruments Co., Ltd. Test Report

試塊名稱：超聲波測厚儀校專用準標準試塊						試塊標準：JJF 1126-2004
本體材化學成分		45#鋼，主要化學成分應符合GB699《優質碳素結構鋼鋼號和一般技術條件》（抽檢）							合格
本體材料晶粒度		本體材料經正火處理后，晶粒度應達到7級以上，硬度130±25HB（抽檢）							合格
本體材料內部缺陷		將坯料進行百分之百的探傷檢查時，在坯料的軸向和徑向內部均不應存在比直徑2mm平底孔的信號還要大的缺陷信號							合格
聲學特征		試塊的探測面及測面用直探頭以2.5MHz以上頻率探傷時，不得出現大于對比試塊DB-PZ2-2平底孔反射回波幅度1/4高的缺陷回波							合格
外觀		表面不得有明顯劃傷、碰傷、銹蝕等缺陷，表面粗糙度，探測面Ra1.6，圓弧面Ra3.2,其余Ra6.3							合格
測試項目		標稱值		允許公差		實測值		實測公差	結論
外形尺寸	直徑φ	30.0㎜		±0.05㎜		30.01㎜		+0.01㎜	合格
	高H1#	0.5㎜		±0.01㎜		0.49㎜		-0.01㎜	合格
	2#	1.0㎜		±0.01㎜		1.01㎜		+0.01㎜	合格
	3#	1.2㎜		±0.01㎜		1.21㎜		+0.01㎜	合格
	4#	1.5㎜		±0.01㎜		1.50㎜		0㎜	合格
	5#	2.0㎜		±0.01㎜		2.01㎜		+0.01㎜	合格
	6#	3.3㎜		±0.01㎜		3.29㎜		-0.01㎜	合格
	7#	5.5㎜		±0.01㎜		5.49㎜		-0.01㎜	合格
	8#	7.7㎜		±0.01㎜		7.70㎜		0㎜	合格
	9#	10㎜		±0.01㎜		9.99㎜		-0.01㎜	合格
	10#	15㎜		±0.01㎜		15.01㎜		+0.01㎜	合格
	11#	20㎜		±0.02㎜		20.00㎜		0㎜	合格
	12#	25㎜		±0.02㎜		24.98㎜		-0.02㎜	合格
	13#	50㎜		±0.02㎜		49.98㎜		-0.02㎜	合格
	14#	75㎜		±0.02㎜		74.98㎜		-0.02㎜	合格
	15#	100㎜		±0.05㎜		99.95㎜		-0.05㎜	合格
	16#	150㎜		±0.05㎜		149.96㎜		-0.04㎜	合格
	17#	200㎜		±0.05㎜		199.97㎜		-0.03㎜	合格
檢驗員:			檢驗日期		2018.11.23		公司名稱
