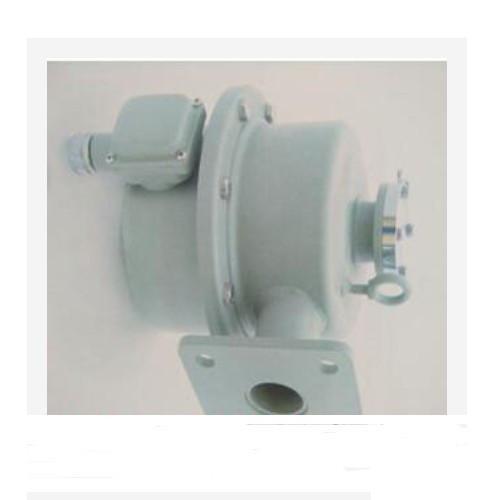

速動油壓繼電器（單接點）型號BZ：BB41-SYJ-50TH廠家直銷
速動油壓繼電器（單接點）型號BZ：BB41-SYJ-50TH廠家直銷
產品說明
SYJ1-50速動油壓繼電器是一種的變壓器油箱壓力繼電保護裝置。它是利用油箱內由于事故造成的動態壓力增速來動作的。油壓增長速度越快，動作越迅速；由于油壓波在變壓器油中的傳播速度極快，所以速動油壓繼電器反應靈敏，動作，迅速發出信號并切斷電源。如果在變壓器上安裝速動油壓繼電器，一旦內部發生惡性短路故障，可防止油箱爆炸。

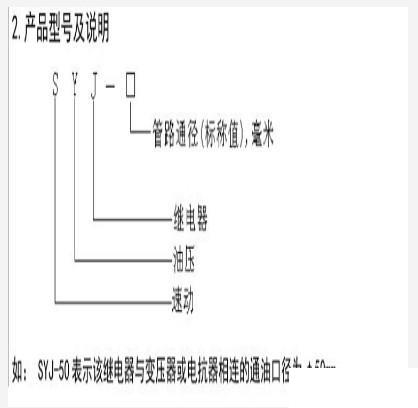

TYJ1-25表示該繼電器與變壓器或電抗器相連的通油口徑為φ50mm，動作壓力25kPa。
四、使用技術要求
1、使用范圍
適用于油浸式變壓器上海標卓科學儀器有限公司或油浸式電抗器。
2、技術要求
2-1 環境溫度：－30～+50℃
2-2 相對濕度：+20℃時，不大于95%；
2-3 微動開關接線端子間及導電部分對地應能承受工頻耐壓2000V無絕緣體發熱、擊穿、閃絡現象；
2-4 微動開關的接點容量為
上海標卓科學儀器有限公司直流220V0.3A時間常數t≤5×10-3S
交流220V0.3A功率因數cosφ≤0.6
2-5 在振動頻率4-20Hz（正弦波），加速度4g時，繼電器接點不動作。

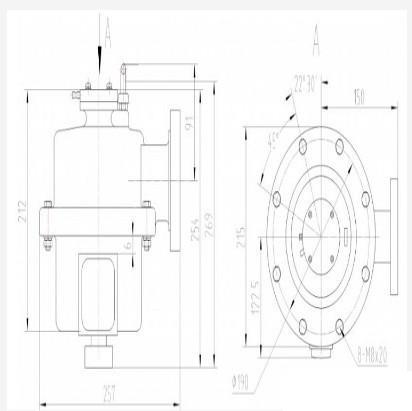

工作原理（參考結構圖）
變壓器正常運行時，因速動油壓繼電器安裝位置低于變壓器油面線，繼電器油室與變壓器油箱連通，油室內隔離波紋管受到較小的靜油壓，氣室I內的彈簧對這靜油壓進行補償達到平衡，速動油壓繼電器不動作。當變壓器內部發生故障，油室內壓力突然上升，壓力達到動作值時，隔離波紋管受壓變形，氣室I內的壓力升高，操作波紋管位移，微動開關動作，發出信號并切斷電源使變壓器退出運行。
動作特性
TYJ1-25 型速動油壓突發壓力繼電器動作壓力值設置在25kPa±20%。動作特性見圖。
如：當變壓器內部壓力以100kPa/sec速度上升時，繼電器動作響應時間為0.2～0.3秒。
公司承諾：質量服務承諾：
1.質量保修期一年，終生免費維護。
2.在保修期內，除人為因素外，任何因儀器設計、材料或工藝不當引起的缺陷、故障我們免費修理或更換。
3.接到用戶通知所提供的儀器出現故障后，24小時內回應.
4.保證及時向用戶以最優的價格提供所需的備品備件和易
