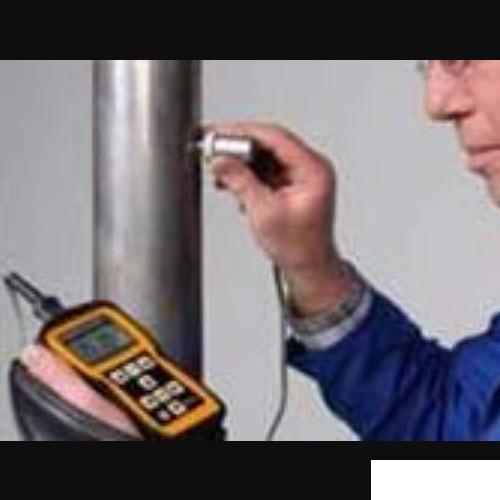

DM5E 系列是GE檢測控制技術推出的一代便攜式腐蝕監測測厚儀。它大大改
進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定
性和可重復性。它可在惡劣的工作環境下運行，進行油氣以及石化和發電行
業的管道、壓力容器及儲罐的壁厚測量。
三種級別
DM5E 系列有三種型號，提供三個級別的功能：
DM5E Basic
DM5E
DM5E DL
DM5E Basic
DM5E Basic 的堅固外殼是所有型號的通用外殼。它采用人機工程學
設計，包括連續工作 60 小時的AA蓄電池在內，重量僅為223g。
這種基本型號符合 EN 15317 的規范，具有 LCD數據顯示功能，該
顯示在一切照明條件下均背光可見。儀器操作由一只手通過用戶
友好型界面完成。該設備是一種密封、防塵防水的薄膜式鍵盤，
配有少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀。
這種基本機型融合了包括小/大值捕獲、 B-Scan（ B 掃描）生
成、報警以及差分厚度測量等多種功能，實現了測量厚度與標稱
厚度的快速比較。
DM5E
DM5E 融入了 DM5E Basic 的所有功能，同時提供 DUAL MULTI 操作
模式。該工作模式已運用于 GE 先前的腐蝕測厚儀，在通過涂層測
量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時
間和成本。用戶可以在現場將 DM5E Basic 升級到 DM5E。
DM5E DL
DM5E DL 與 DM5E 相似，只是增加了支持網格數據文件格式的內置
數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通
過 Mini USB 通信端口傳輸?shù)絺€人計算機上。也可以通過宏指令將
文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字
數據直接通過鍵盤輸入。基本和標準型都可在現場升級為 DL 型。
高性能探頭
現已針對 DM5E 系列開發出一套的超聲波探頭，使儀器即使
在極高的溫度下工作也具有的性能。 DA5xx系列符合歐標
EN15317，其包括一個通用的 5 MHz 標準探頭、一個高穿透性
的 2MHz 探頭，以及一個 7.5MHz Fingertip（指尖）探頭。新開
發的 5MHz 高溫探頭的工作溫度范圍為 -10°C 到 +204°C（探頭標
準工作溫度為 70°C ）。
透過涂層測量厚度
DM5E 和 DM5E DL 都能進行 Dual Multi 測量（穿過涂層測量）。實
際上，要進行厚度測量的所有工件和結構件都將帶有某種保護涂
層。使用傳統方法進行測量時，這些涂層（包括油漆）大大增加
了底層金屬壁厚測量的誤差。此外，去除涂層以及以后再加上涂
層也會花費相當多的成本和時間。使用經過現場驗證的 Dual Multi
功能就無需去除任何保護涂層。它只需要選擇 Dual Multi 模式，將
探頭放在相應位置進行測量。
靈活的數據處理
DM5E DL 配有內置數據記錄儀，它能夠?qū)⒍噙_ 50,000 條記錄存儲
在網格文件和線性文件中。這使得測量數據可以進一步處理。使
用我們提供的 UltraMATE 軟件可以將測量數據文件從儀器傳輸?shù)絺€
人計算機中，在個人計算機中存儲，需要時打印成不同的固定格
式報告。通常情況下，這些報告可能為彩色直方圖，其中測量值
的范圍采用彩色編碼，或者用彩色高亮顯示已超過小/大限值
分布。數據也可以粘貼到 Windows 剪切板中以便傳輸?shù)綌?shù)據表和
文字處理應用程序中。
多種測量顯示
所有類型的 DM5E 均提供多種測量顯示，其中包括：
正常： 用大字體數字將厚度值顯示在顯示屏的中央。
MIN Scan（小值掃描顯示）： 允許用戶在壁表面使用探頭測
量的小值厚度掃描顯示。在評估后，顯示測量的小材料厚
度。
MAX Scan（大值掃描顯示）： 大厚度值掃描顯示，除了顯
示測量的大厚度值，與 MIN Scan（小掃描）完全相同。
DIFF/RR%： 將測量厚度與用戶規定的標稱厚度進行比較。顯
示這兩個值的尺寸之差，以百分比差異表示。
B-Scan（ B 掃描）： 顯示 B 掃描的圖示，圖示上提供小厚度
值。圖形通過每秒 1 點的測量和記錄結果繪制。
超聲波測厚儀DM5E Basic/DM5E/DM5EDL技術參數下載
測量范圍
顯示分辨率
聲速
測量刷新速率
顯示類型
厚度值顯示
后讀數顯示
報警設置
存儲
接口
電源
溫度
尺寸
重量
0.6～508mm(鐵)，取決于探頭和被測物材質
采用Dual-Multi涂層穿透模式時，2.00～127.00mm(涂層厚度范圍0.3mm～2.5mm)
默認設置為0.01mm ， 可選擇0.01和0.1mm
508～18699m/s
可選擇4Hz 或8Hz，24Hz 掃描模式捕捉率
高分辨率圖形 LCD，64x128 像素，53.0mmx27.0mm，背光和可調對比度
正常視圖模式：5 位，10.6mm高
B掃描視圖模式：5 位，2.55mm 高
實心或空心數字表示連接或未連接狀態
小值和大值報警，范圍為0.25 mm～508 mm
啟用和關閉報警時，讀數在實心和空心之間變化
50,000 個讀數(只適用于DM5EDL測厚儀)
Mini-USB 接口(只適用于DM5EDL測厚儀)
兩節5號電池，無背光時可使用60小時
連續不工作 5、10、15、30 分鐘后自動關閉或始終開啟狀態之間選擇
工溫度：-10～50℃，存儲溫度：-20～60℃
138x75x32mm
223g
超聲波測厚儀DM5E Basic/DM5E/DM5EDL常用探頭技術數據
名稱標準探頭超厚探頭超薄小管徑探頭高溫探頭
型號DA501DA503DA512DA590
界面回波測量范圍1.0～200mm5.0～300mm0.6～60mm20℃時1.0～125mm
204℃時1.3～25.4mm
回波回波測量范圍3.0～100mm10～150mm3.0～25mm
頻率5MHz2MHz7.5MHz5MHz
探頭接觸直徑12mm16.1mm7.5mm12.7mm
連續測量工作溫度-10～70℃-10～70℃-20～70℃-20～204℃
注：
所示溫度為廠家理想狀態試驗所得，實際溫度會上海標卓科學儀器有限公司低于此溫度。注意高溫耦合劑的正確使用方法。測試高溫表面時需用高溫耦合劑。
