1、功能

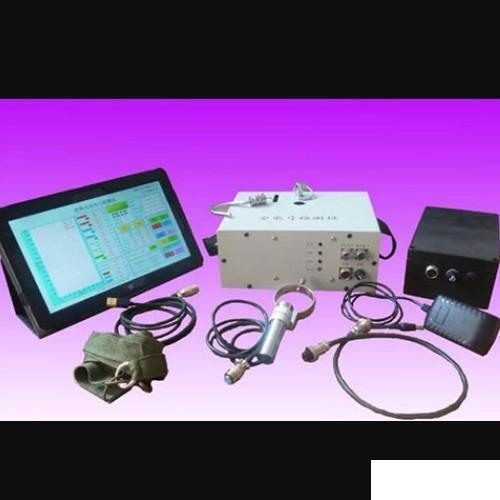

該試檢測儀可用于對我國鐵道、地鐵所裝備的各型進口及國產的受電弓進行靜態特性檢測與性能調整。
采用智上海標卓科學儀器有限公司能操作模式，測試結果及測試曲線，通過彩色顯示屏實時顯示出來,并可通過打印機、USB接口將結果打印、輸出。具備以下功能：
（1）準確測量出受電弓的大升弓高度。
（2）準確測量出受電弓上所加的靜態壓力和壓力差。
（3）實時給出升降弓時力與高度的靜態特性曲線。
（4）記錄受電弓的升降時間。
（5）全內置多功能接口（USB、100M/LAN）。
（6）自動記錄測試日期。
（7）測試結果存儲，測試結果打印輸出。
（8）測試結果數據傳輸；
該系統符合TB/T1456-2004標準（鐵路應用 機車車輛干線機車車輛受電弓特性和試驗）。
2、主要技術數據
（1）拉力范圍：0～200N，誤差：優于滿量程的0.5%；
（2）測量高度范圍：0～3000 (mm)，誤差：優于滿量程的0.5%；
（3）升降弓時間：0～99 S，誤差：優于滿量程的0.5%；
（4）升降弓速度：50mm/s；
（5）電源：可充電鋰電池DC12V ；
（6）功 率：不大于200W；
（7）弓線盒 260mm×180mm×150mm
安裝說明
1）將測試平臺可靠的固定在受電弓下合適的位置。
2）將配備的電源線一端與檢測平臺二芯電源插頭連接，另一端按下圖接至電池盒并接通，平臺指示燈應亮起。
3）將U上海標卓科學儀器有限公司SB通訊線連接電腦與平臺。注意：連接線在試驗時不要拔出。
4）零位開關插頭插入平臺零位開關接口處。打開電池盒電源你開關，鋼索的掛鉤鉤到弓的上臂。
5、操作界面說明
6、 靜態力特性曲線測試過程
（1）按要求安裝好設備。
（2）將弓壓至零位，點擊“拉緊”將鋼絲繩拉直。若弓已經在底部可以跳過該步驟，直接開始。
（3）點擊屏幕上的曲線，在司機室升弓動作后，點擊“確定”，開始進行壓力曲線測試。
（4）點擊“確定”后將對受電弓的靜態力特性進行自動測試，并將測試曲線實時顯示在顯示屏上，待測試結束后將自動停止。
7、升降弓時間測試過程
（1）將鋼絲掛鉤取下固定在平臺上。
（2）按照前面測到的大升弓高度，調整好時間標尺帶，將上端掛到受電弓橫桿上，下端與上限位開關拉桿連接，零位開關安裝到弓的零位處。
（3）按屏幕上的“時間”按鈕后，司機室執行升弓動作，此時弓會升起，到大高度時，會拉動上限位開關拉桿，升弓時間測試結束；升弓計時結束后等待司機室執行降弓動作，上限位開關拉桿放下開始降弓時間計時，弓降到零位開關處計時結束。測試結果實時顯示在顯示屏上。
8、保存
在測試結束后，按屏幕上的“保存數據”，將測試數據以“車號+受電弓編號+當前時間”為文件名保存。點擊“生成報表”會將試驗數據以Excel表格的形式顯示出來，在彈出的查看界面，點擊“保存”，將報表保存到指定位置；如果設備已連接默認打印機（此時打印機處于開啟狀態），可以點擊“打印”，將報表打印出來。
9、查找
若要查看以前的工作記錄，按主界面的【查看】，此時屏幕上顯示如下圖界面。選擇需要查看的項目，點擊“查看數據目錄”或“查看報表目錄”后下方框中就會顯示所有保存的文件，選取文件后選擇“查看文件”，在查看Excel報表時可以選擇“U盤傳輸”、“網絡傳輸”。
10、校準
現場自校驗
現場如發現力有偏差，可以進行自校驗。方法如下：
1）將鋼絲繩收回，將掛鉤放在平臺上，如下圖：
2）點擊主界面“校準”按鍵，輸入密碼【781781】后進入如下圖界面，點擊“校準”按鍵；
3）測量完成后點擊“退出”，返回主界面。
公司承諾：質量服務承諾：
1.質量保修期一年，終生免費維護。
2.在保修期內，除人為因素外，任何因儀器設計、材料或工藝不當引起的缺陷、故障我們免費修理或更換。
3.接到用戶通知所提供的儀器出現故障后，24小時內回應.
4.保證及時向用戶以最優的價格提供所需的備品備件和易
