1、平板測厚儀概況
鋰電池厚度的大小影響對應產品整體的強硬度、抗沖擊性、電阻性等各種綜合因素,所以該平板測厚儀主要是用于測試鋰電池在預設值的不同壓力狀態下的厚度的變形數據分析。該儀器通過水平布置的固定工作臺承載和定位需要檢測的工件,活動的上壓板自動壓緊工件后進行厚度的檢測。上壓板壓力連續可調并實時顯示,厚度數據實時顯示并便于校準。

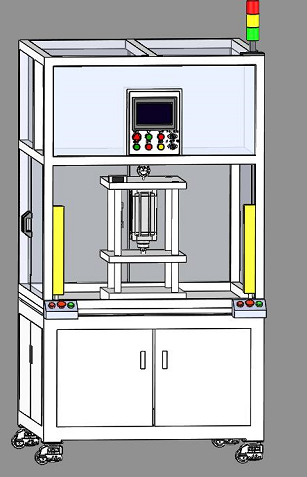

(實物參考圖,最終以實物為準)
2、技術概況
2.1工作流程
檢測開始→人工放置檢測工件→點擊啟動按鈕→上壓板自動下降壓緊工件→達到設定壓力值保持5S后記錄厚度數據→點擊停止按鈕→上壓板自動上升到初始位置→人工取出檢測工件→檢測完成
2.2產品質量要求
1、機械產生的相互運動部分不允許出現金屬間滑動摩擦,需控制粉塵的產生;
2、機械結構件如需潤滑,則潤滑機構設計合理,潤滑油不得外漏;
3、測試及測量過程不得造成電池?fù)p傷和短路等;
4、與電池接觸的部分需做絕緣處理(探針除外),需耐電解液腐蝕等。
2.3 主要技術參數
(1)檢測時工件為水平放置狀態。
(2)設備設計適應電池尺寸:(27±0.5)*(175±0.3)*(200±0.3)mm。
(3)上壓板與工作臺之間視野開闊,空間充足,便于人工取放工件和調整位置。
(4)上壓板與工作臺間距>25mm;便于人工上下料操作。
(5)工作臺有效檢測范圍:400mm*300mm。
(6)工作臺配置快速調節的檔條,便于人工上料后調節工件位置。
(7)壓力5-150Kg 力值可調,允許力值誤差±5%(因?yàn)樯蠅喊遄陨碛兄亓?,所以?0KG以下的力量,力值誤差偏大)。
(8)厚度檢測精度±0.03mm,厚度最小分辨率0.001mm 。
(9)厚度檢測量程30mm,工作臺平面為起始零點。
(10)配置校準按鈕,一鍵校準功能;配備2個長*寬*厚=80mm*100mm*10mm的校準塊。
(11)底座穩定,檢測過程無肉眼可見變形和晃動。
(12)滿足國家相關安全標準要求。
2.4工程要求
項目 | 要求 |
機構外觀顏色 | 1.設備噴涂材料:環氧樹脂涂料(Epoxy paint); 2.控制面板噴涂材料:仿瓷涂料(Melamine paint); 3.設備噴涂顏色:蒙塞爾 N8.5(Munsell N8.5),不銹鋼除外; 4.控制面板噴涂顏色:蒙塞爾 N8.5(Munsell N8.5),不銹鋼除外。 |
電源 | AC220V±10%/50Hz |
存儲環境溫度 | 5~45℃ |
工作環境溫度 | 15~35℃ |
相對濕度 | ≤60% |
場地 | 無污染及強電磁干擾 |
壓縮空氣 | 0.5~0.7MPa |
控制承重要求 | 控制總重與承重面積之比≤650kg/m2 |
噪音要求 | ≤72db (測試條件:離操作位或設備外壁1000mm測量) |
氣管顏色及文字標識:“真空管”-無色透明、“壓縮氣管”-天藍色、“氮?dú)夤?/span>”-橙色,文字標識貼于設備部件、管道接口處;真空管進氣口須安裝單向閥。
